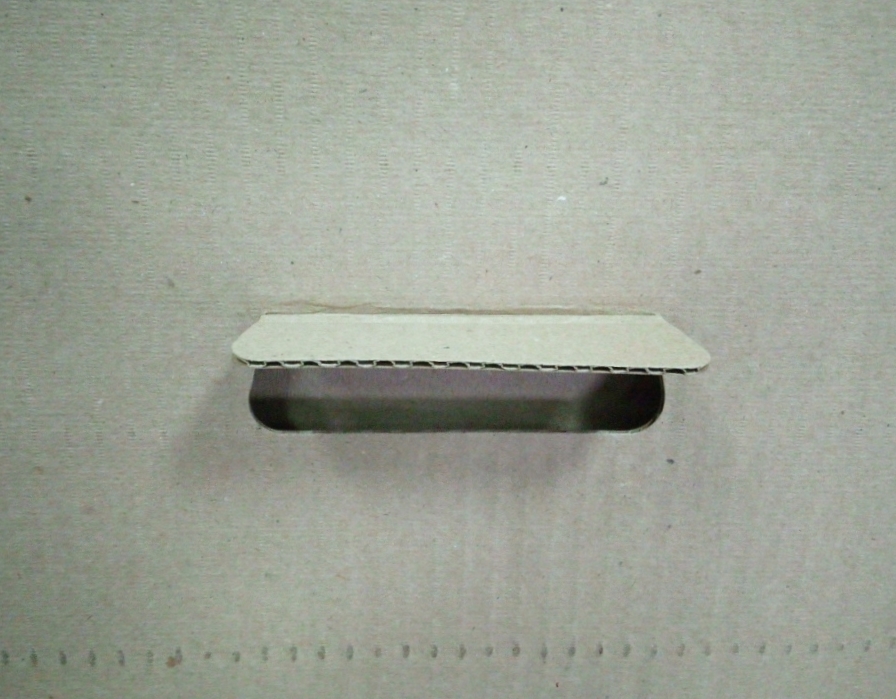

Актуальным вопросом при изготовлении коробок является выполнение отверстия под ручку.

Эта задача решается на станках РоллерБокс РБ-14-2 и РБ-14 комби с помощью дополнительной опции - вырубной секции.

Формообразующим элементом для этого служит штанцформа. Вырубка производится в бандажный вал станка.

Вырубная секция может быть установлена в любом месте по всей ширине станка.



Принцип действия основан на уже известном способе формирования контура с помощью штанцформы, который успешно применяется на валковых прессах.

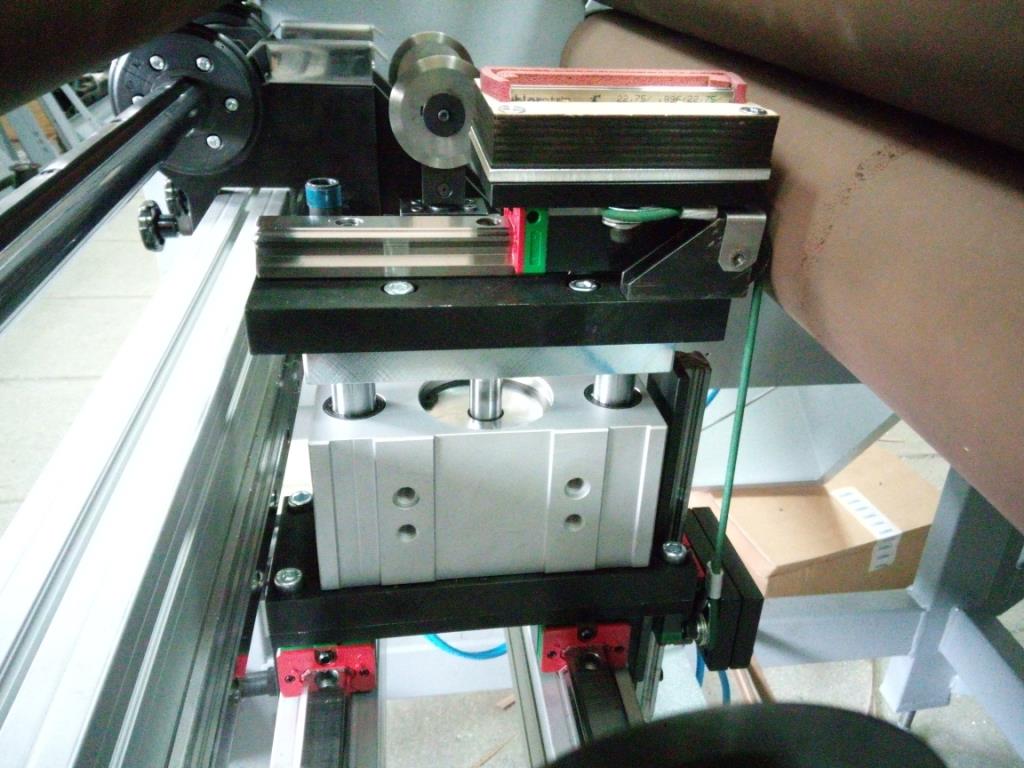

Штанцформа с помощью пневмоцилиндра в требуемом месте прижимается к бандажному валу, а затем происходит ее прокатывание на горизонтальной направляющей вместе с подачей листа.

Таким образом, за счет точечного силового воздействия, усилие вырубки минимально.

Распределение износа по бандажу уменьшает степень его износа.
